《固定污染源废气中非甲烷总烃排放连续监测技术指南(试行)》解读
发布时间: 2020/04/22  发布者: 原创  浏览量:
      为落实《关于加强重点排污单位自动监控建设工作的通知》(环办环监〔2018〕25号)要求,规范污染源挥发性有机物自动监控设施安装、运行维护管理工作,生态环境部于2020年3月2日发布了《固定污染源废气中非甲烷总烃排放连续监测技术指南(试行)》文件的通知(下文简称《指南》)。

一、 《指南》编制背景
      为贯彻落实“十三五挥发性有机物污染防治工作方案”规定的工作内容,近几年生态环境部及相关环境监管部门陆续修订/发布了涉挥发性有机物监测的标准规范,主要有《固定污染源烟气排放连续监测技术规范》(简称HJ 75)、《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》(简称HJ 1013-2018)。在上述两项规范基础上,2019年4月生态环境部发布了《固定污染源废气 非甲烷总烃排放连续监测技术指南(试行)(征求意见稿)》(简称《指南(征求意见稿)》)。由于各规范发布的时间不同,参与起草单位也不尽相同,对于规范在贯彻落实的过程中遇到的问题,尚无法从现有的规范中得到明确解答,为此《指南》应运而生,以解决现有规范中未能解答的问题。

二、 《指南》进一步明确了系统组成要求
      《指南》进一步明确了固定污染源非甲烷总烃连续监测系统(以下简称NMHC-CEMS)的组成要求。NMHC-CEMS由非甲烷烃监测单元和烟气参数监测单元、数据采集与处理单元组成。NMHC-CEMS应当实现测量烟气中非甲烷总烃浓度、烟气参数(温度、压力、流速或流量、湿度等),同时计算废气中污染物排放速率和排放量,显示(可支持打印)和记录各种数据和参数,形成相关图表,并通过数据、图文等方式传输至管理部门等功能。对于是否监测氧含量的问题,《指南》给予了明确的指导意见:“进入NMHC-CEMS燃烧(焚烧、氧化)装置,需要补充空气进行燃烧、氧化反应的废气,还应实现同时测量含氧量的要求。含氧量参与污染物折算浓度计算的,应按排放标准要求换算为大气污染物基准排放浓度。利用锅炉、工业炉窑、固体废物焚烧炉焚烧处理有机废气的,烟气基准含氧量按其排放标准规定执行”。《指南》为是否监测氧含量,氧含量折算选择的基准氧含量给予了明确的解答。

三、 《指南》进一步明确了系统技术性能要求
    《指南》要求NMHC-CEMS应满足HJ 1013中技术要求。HJ 1013技术性能指标中,规定了实验室检测的项目与现场检测的项目。NMHC-CEMS应同时满足实验室与现场监测的指标。具体指标见表1、表2。为系统安装后的验收提供了指标参考依据。

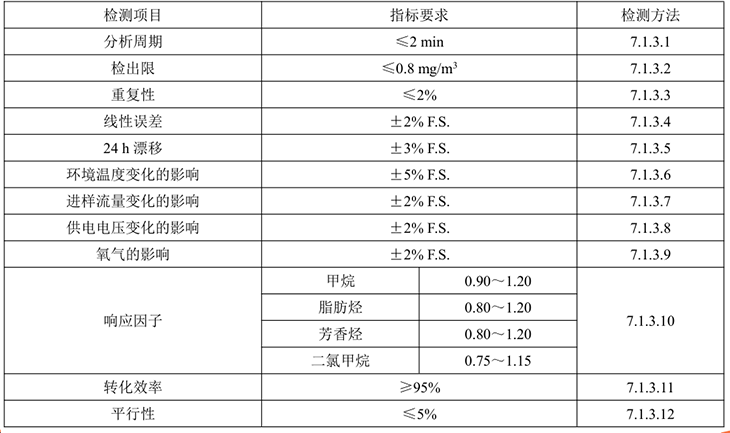

1 固定污染源废气 NMHC-CEMS 实验室检测项目

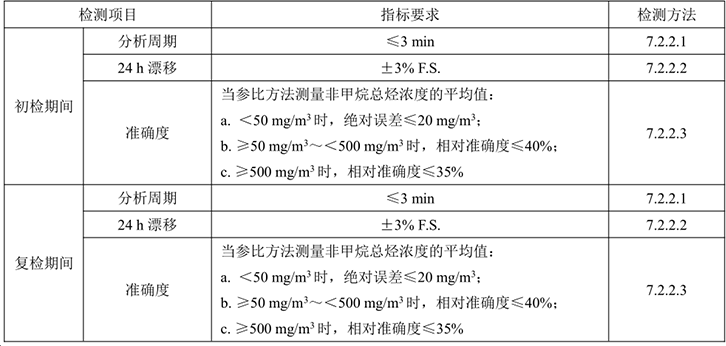

2 固定污染源废气 NMHC-CEMS 现场检测项目


四、 《指南》进一步明确了系统安装施工要求
      《指南》进一步明确了监测站房的要求。HJ75与《指南(征求意见稿)》中对于站房的大小要求有不一致的地方。《指南》正式文件对站房建设要求进行了说明:NMHC-CEMS监测站房应满足HJ 75对于监测站房的要求。即“监测站房的基础荷载强度应≥2000kg/m2。若站房内仅放置单台机柜,面积应≥2.5×2.5m2。若同一站房放置多套分析仪表的,每增加一台机柜,站房面积应至少增加 3m2”。

      《指南》对氢气的使用提出了要求。NMHC-CEMS一般使用氢气发生器提供氢气气源,在一些特殊场合需使用氢气气瓶。对于使用氢气气瓶的现场环境,应在监测站房内安装氢气报警器,并在站房外张贴显著的防火标识,同时应按照《爆炸性环境 第1部分:设备 通用要求》(GB 3836.1)中相关规定配备防爆等安全设施安装使用要求。

      《指南》提出了NMHC-CEMS室外部件的外壳或外罩应至少达IP55的要求,这与征求意见稿的要求一致,相比HJ 75中要求“室外部件的外壳或外罩达到IP54”的等级要求进行了提升。

五、 《指南》进一步明确了运维管理要求
    《指南》要求运维人员应当熟练掌握NMHC-CEMS的原理、使用和维护方法。巡检和日常运维需按照HJ 75的要求并开展定期维护。NMHC-CEMS应至少进行一下定期的运维活动:

① 日常维护。每7d检查一次出峰时间与标准谱图一致性情况是否符合仪器使用手册要求;每7d校准一次仪器零点和量程,同时测试并记录零点漂移和量程漂移;定期检查氢气压力、氢气发生器电解液等,根据使用情况及时更换,定期添加纯净水或补充碱液。

② 定期维护。每月检查一次氢气连接管路的气密性,系统过滤器、采样管路的结灰情况,若发现数据异常应及时维护;每月检查一次变色硅胶的变色情况,超过 2/3 变色更换变色硅胶。

③ 定期校验。3个月做一次全系统校准;校准用参比方法和在线监测系统同时段数据进行比对,为在线系统的准确度进行的校正。更换主要部件如色谱柱、定量环时,应对分析仪进行多点校准。

六、 《指南》进一步明确了数据审核与处理的规定
《指南》要求参照HJ 75的要求,进行数据审核,区分无效时间。数据记录表表参照参照HJ 75附录D、HJ 1013附录A等表格形式记录监测结果。《指南》同时要求报表中应给出最大值、最小值、平均值、累计排放量、参与统计的样本数等相关信息,此要求HJ 75附录D与HJ 1013附录A均相同,因此NMHC-CEMS的报表需满足。
